本装置主要优点
1.以进口PLC 为主控单元,根据风速与静压差的关系,通过对大气压力、空气温度、静压差的自动采集与计算,利用PID控制模块对变频器进行快速控制,最终通过控制电动机转速的变化,实现风速的自动输出。
2. 动力风机采用大功率、叶片角度可调专用风机。
3. 可通过配置工控电脑安装组态软件操作:
4.配置高精度进口风速传感器;
5.风速的均匀、稳定性和流场紊流度小等特点;
6.自动控制系统能够满足矿用风速传感器自动化检测的需求;
7.是煤矿通风实验室、煤炭产品检验机构、矿山安全实验室、计量检定部门、科研院所、实验室、气象、高校不可缺少的检定设备。
型号:DHF-500×500/700×700

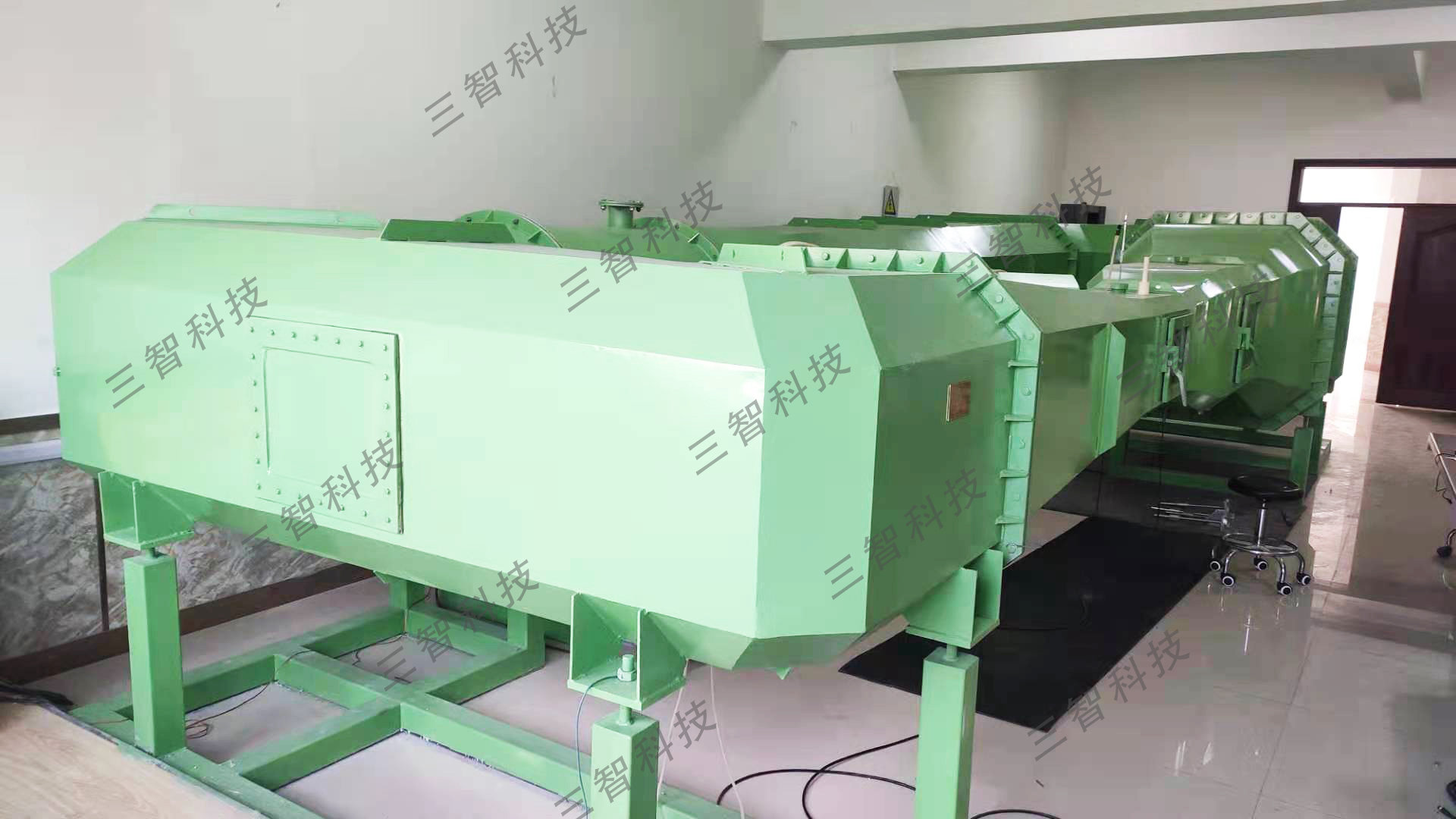

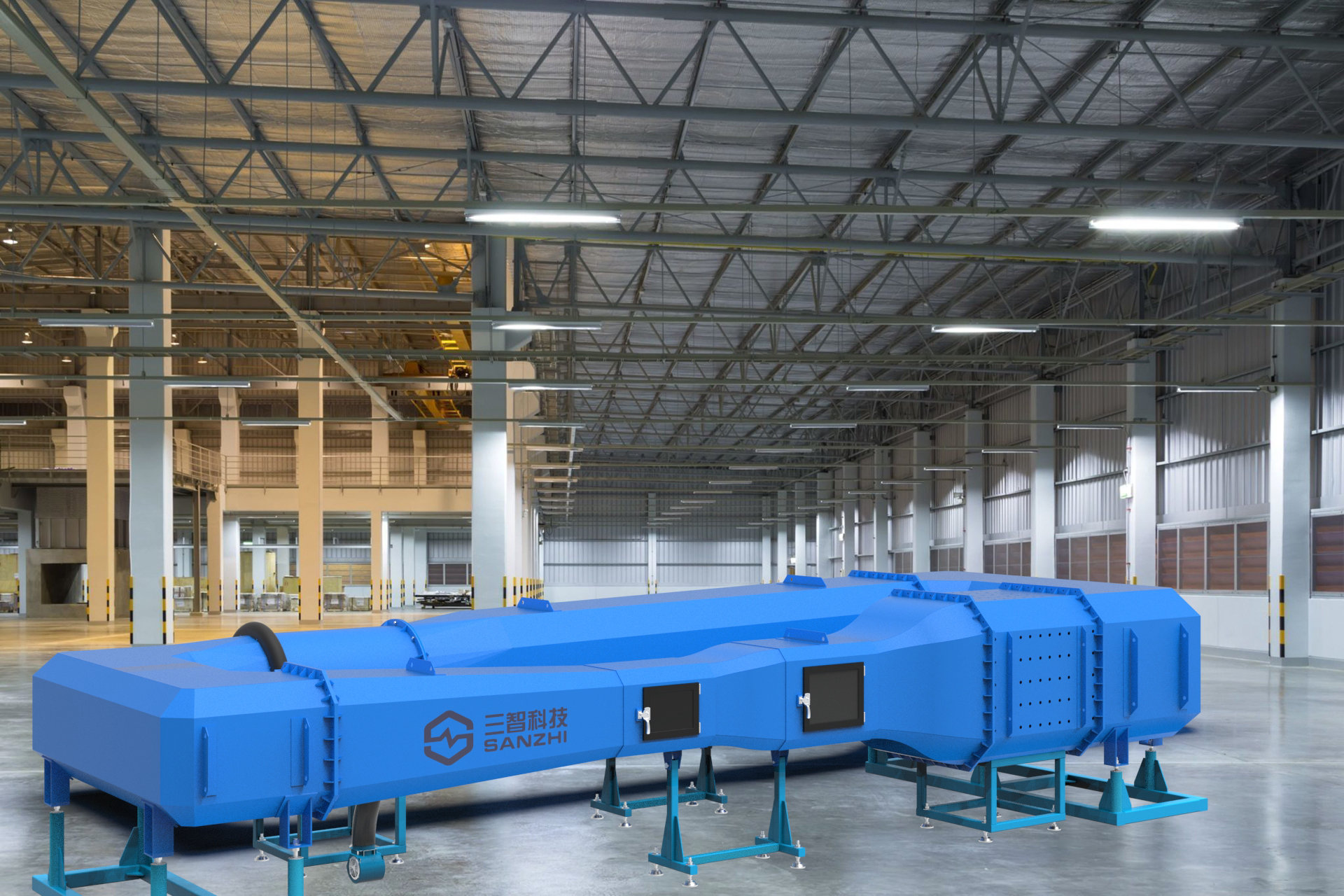

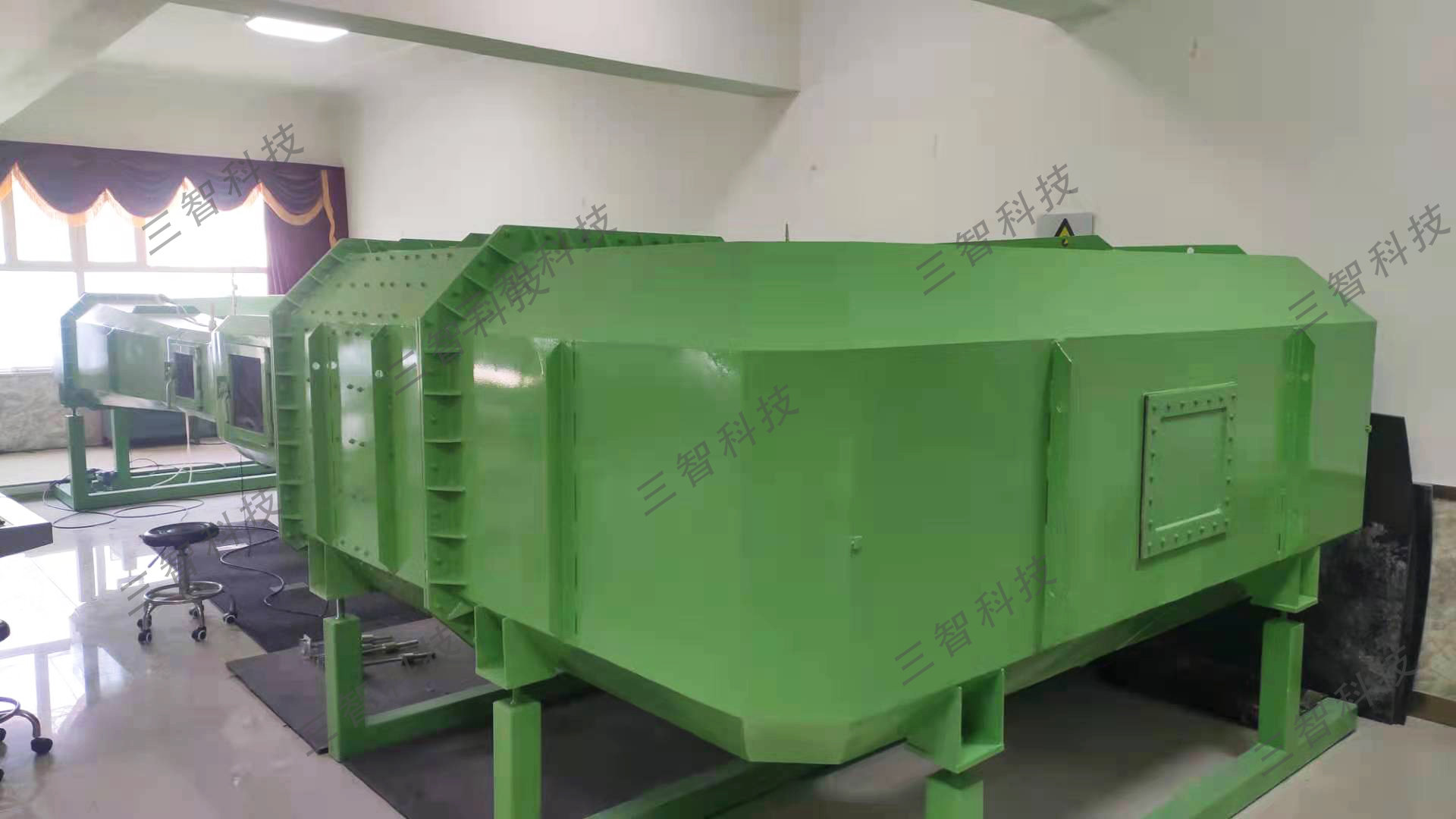

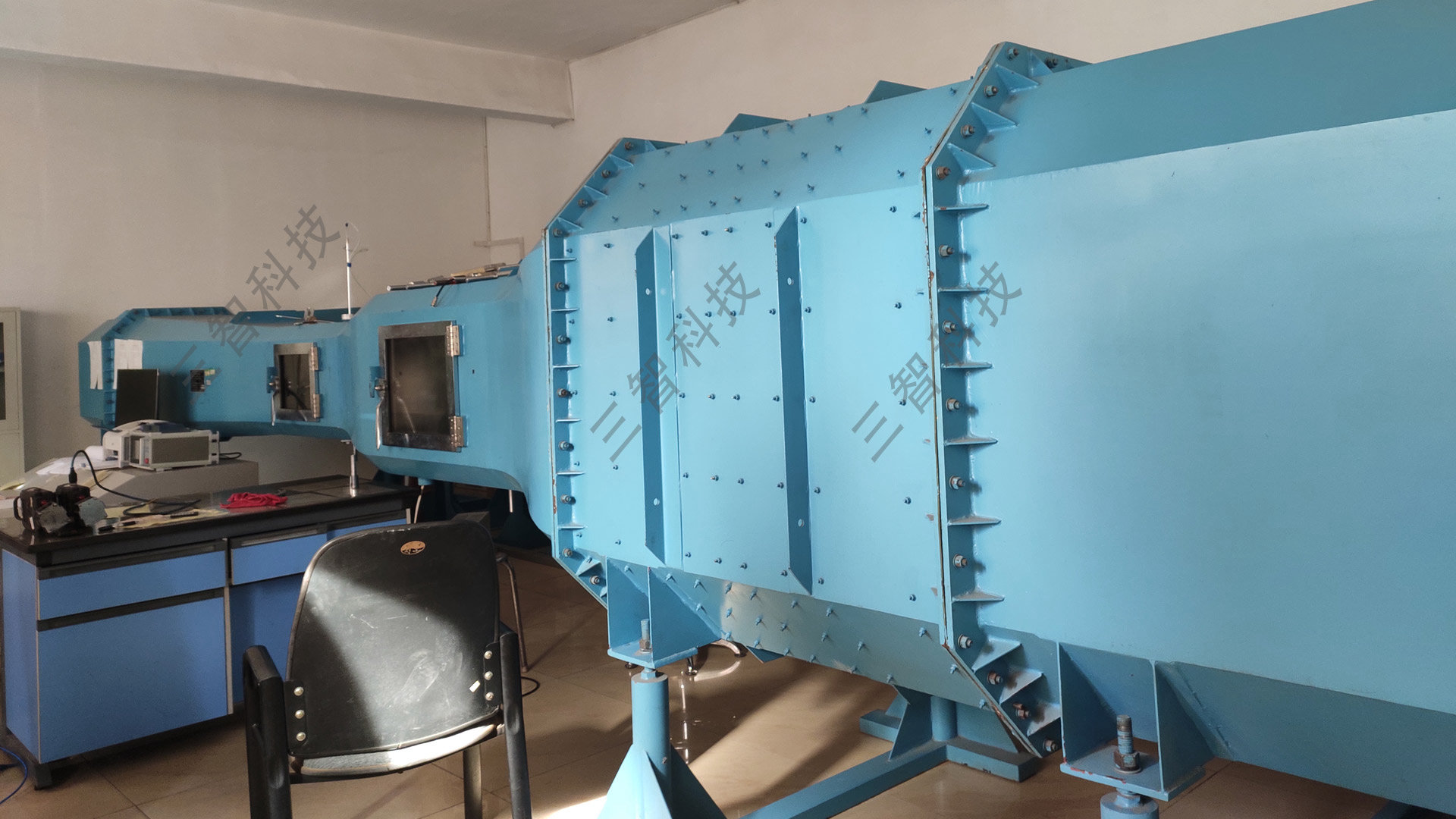

环形(封闭式)低速风洞
产品介绍:
风洞”,就是在一个特殊设计的管道内,用动力设备产生一股近似真实大气情况,而又可控制的气流,以提供进行空气动力实验所用的一种设备。人工产生和控制气流以模拟物体周围气体的流动, 用于各种测风仪器的检定以及进行空气动力学实验的一种管道壮实验设备。风机产生的气流通过第二回流段,第三拐角段,第三回流段,第四拐角段,稳定段,收缩段,工作段,第二收缩段,第二工作段,扩散段,拐角段,回流段,第二拐角段后进入风机进口,完成一个循环过程,气流在洞体内作循环运动。

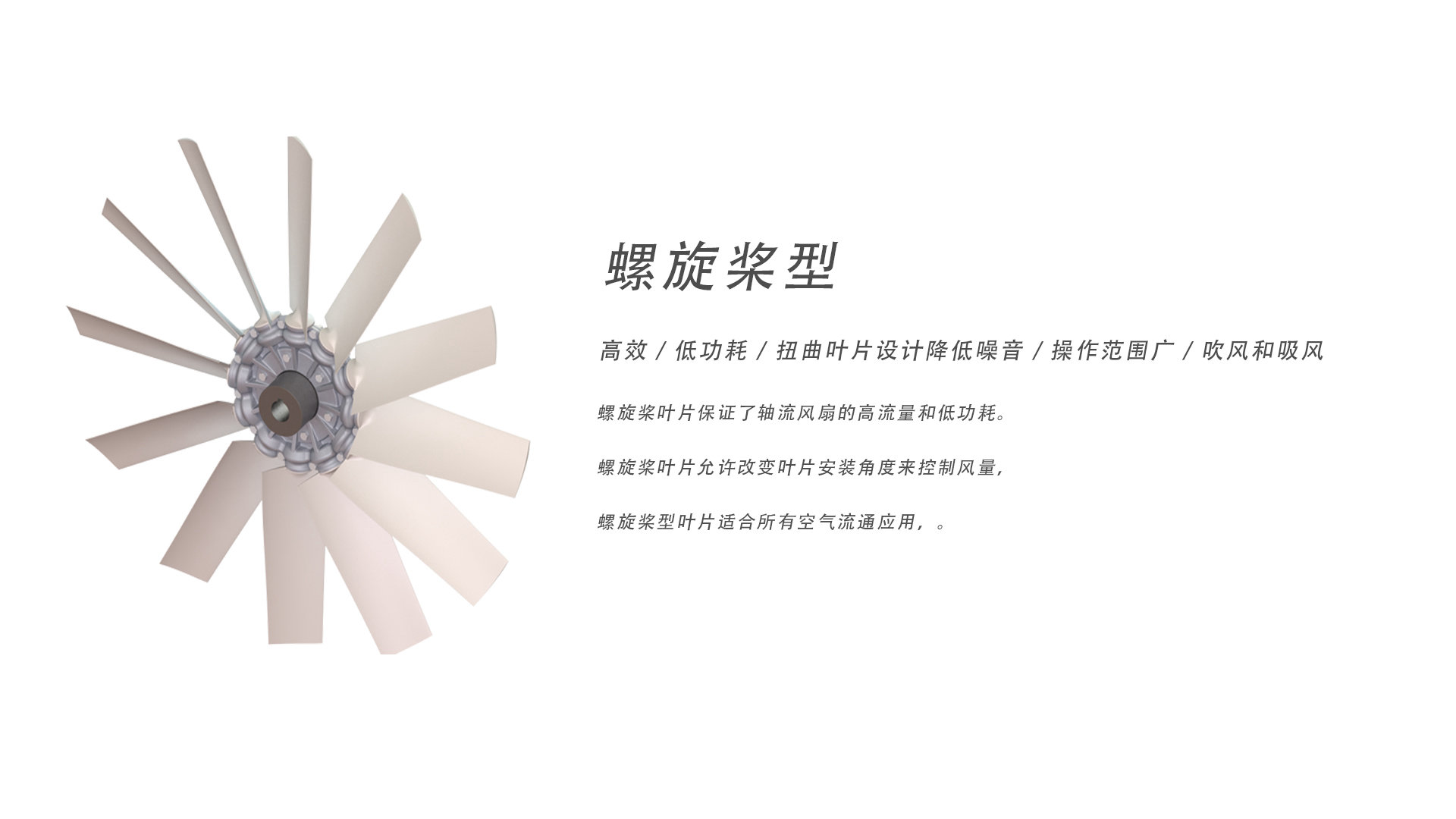

风机采用叶片角度可调式轴流式风机,由变频器控制三相交流电机转速,通过皮托管的原理采集信号,形成闭环工作系统,从而达到工作段所需的不同风速。
由于气流在封闭的环形管道内做循环运动,试验段流场不受外界干扰,对环境无较高要求,试验时不必关闭门窗,工作人员可自由走动。占地面积小,对房间结构无特殊要求,可根据客户的使用场进行设计。采用进口变频器调速,输出频率精度高,调速范围宽,操作方便,可靠性高。用皮托管测量风速时,实际风速值按下式计算:
环形(封闭式)低速风洞主要技术参数:
型号:DHF-500×500/700×700
1、工作段尺寸:
a、第一工作段尺寸:700mm×700mm(八角形);
b、第二工作段尺寸:500mm×500mm(八角形)。
2、工作段流速范围:0.2~30.0m/s。
a、第一工作段流速范围:0.2~20.0m/s;
b、第二工作段流速范围:1.0~40.0m/s。
3、工作段流速均匀性相对标准偏差:≤1.0﹪。
4、工作段流速稳定性相对偏差:≤0.5﹪。
5、紊流度: ≤0.5﹪。
6、气流偏角: ≤1.0°。
7、电机功率:5.5kW。
8、噪声: <85dB(A)。
9、外形尺寸:9.0m*3.5m*2.5m。
10、温度范围:5~35℃。
说明:
1.可根据用户具体要求调整风筒参数,如提高工作段流速范围,工作段尺寸,电机功率等;
2.产品通过最新流体软件仿真优化筒体尺寸,并通过相关检测部门认可,也得到用户一致认可好评。
3.产品配置:

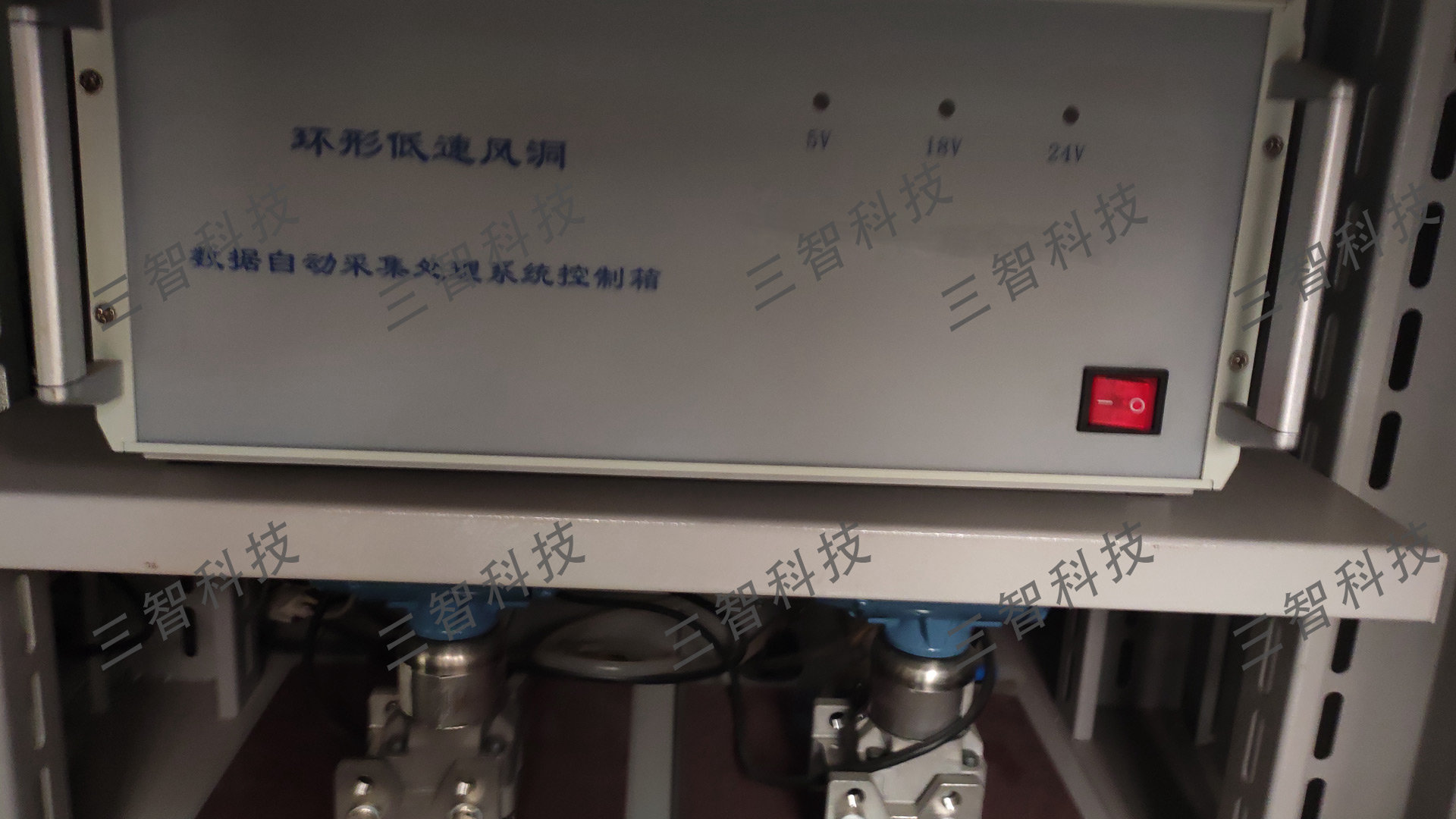

●环形风洞1台 ● 智能控制柜1台 ● 变频器1套
● 工控电脑1台(安装正版组态控制软件1套)
●可调速可调角度风机1台 ● 激光打印机1台
● 大气压传感器1台 ● 差压传感器
● 温湿度传感器1台 ● 说明书 ● 合格证
实际配置按用户要求定制。
